1.4122材料是什么？

1.4122


一、1.4122产品简介
1.4122的特点是具有优异的机械性能（热处理后）和与1.4016相当的耐腐蚀性。这种钢也可以抛光到高光泽的表面。
二、1.4122材料标准
EN 10088-3：1.4122/X39CrMo17-1
DIN 17440：1.4122
三、1.4122可供形状
棒材，板材，锻件，管材【现货价格查询】
四、1.4122物理特性
密度（kg/dm3）：7.70
20°C时的电阻率（Ωmm2/m）：0.65
磁化率：是
20°C（W/m K）下的热导率：29
20°C比热容（J/kg K）：430
热膨胀（K-1）
20–100°C:10.4 x 10-6
20–200°C：10.8 x 10-6
20–300°C:11.2 x 10-6
20–400°C：11.6 x 10-6
五、1.4122成份含量
碳 C：0.33~0.43
硅 Si：≤1.00
锰 Mn：≤1.00
磷 P：≤0.045
Liu S：≤0.030
铬 Cr：15.50~17.50
钼 Mo：0.90~1.30
镍 Ni：≤1.00
钒 V：—
六、1.4122机械性能
1.4122可通过在750°C至850°C范围内保持温度，然后在空气或炉中缓慢冷却来进行软退火。在这种情况下，可以预期以下机械性能：
抗拉强度（N/mm2）Rm≤900
硬度HB≤280
1.4122可通过在980°C至1060°C之间保持温度，然后在油或聚合物中冷却来硬化。
回火温度取决于所需的强度。通常规定的热处理条件为QT750条件，通过在650°C至750°C温度范围内回火获得。QT后面的数字与zui小拉伸强度有关。在这种情况下，可以预期以下机械性能：
性能规范QT750
屈服强度（N/mm 2）Rp0.2≥550
抗拉强度（N/mm2）Rm 750–950
拉伸伸长率（%）A5≥12
冲击能量（J）25°C ISO-V 直径<60：≥20
直径>60：≥14

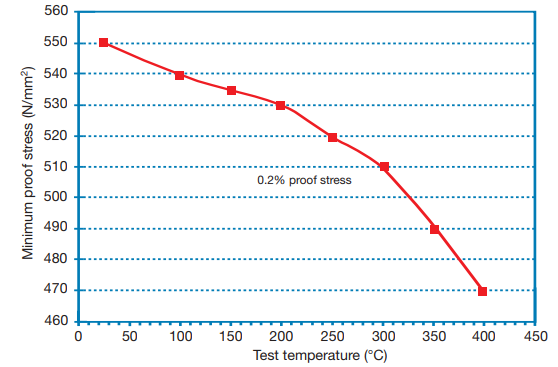

1.4122加工性能
自动车床加工：很少
可加工：中等
锤锻和模锻：很少
冷成型：很少
冷镦：不常见
适合抛光：是的
1.4122应用领域
它在工业中用于生产轴，齿轮，主轴，主体和模具，用于生产塑料，金属铸件，心轴，阀门，刀柄，螺钉，销和手术器械。
1.4122耐腐蚀性
由于铬含量较高，17%，1.4122比1.4006和其他13%铬不锈钢更耐腐蚀。在中等腐蚀性介质/低氯离子浓度环境中表现出良好的耐腐蚀性。尽管钼的加入增加了1.4122钢对含氯环境的抵抗力，但它不适合在海水应用中使用，除非它有阴极保护。当1.4122表面经过精细研磨或抛光时，可获得zui佳的耐腐蚀性。
【现货价格查询】访问【上海牧岩合金网站】了解更多！
