用心聆听 精确服务 您的难题就是我们的挑战
双相不锈钢有什么特点？常用牌号1.4462 (2205) 产品
双相不锈钢有什么特点？双相不锈钢是极耐腐蚀、可加工硬化的合金。它们的微观结构由奥氏体和铁素体相的混合物组成。因此，双相不锈钢显示出奥氏体和铁素体不锈钢的特性。与纯奥氏体和纯铁素体钢种相比，这种性能组合可能意味着一些妥协。
在大多数情况下，双相不锈钢比铁素体不锈钢更坚韧。在某些情况下，双相不锈钢的强度是奥氏体不锈钢的两倍。
虽然双相不锈钢被认为能抵抗应力腐蚀开裂，但它们对这种形式的腐蚀的抵抗力不如铁素体不锈钢。然而，耐腐蚀性最低的双相不锈钢的耐腐蚀性能也高于常用的不锈钢牌号，即 304 和 316。
双相钢也具有磁性，这一特性可用于将它们与普通奥氏体不锈钢区分开来不锈钢等级。
本文档中给出的特性数据是 EN 10088-3:2005 涵盖的棒材产品的典型数据。ASTM、EN 或其他标准可能涵盖销售的产品。期望这些标准中的规格与本数据表中给出的规格相似但不一定相同是合理的。

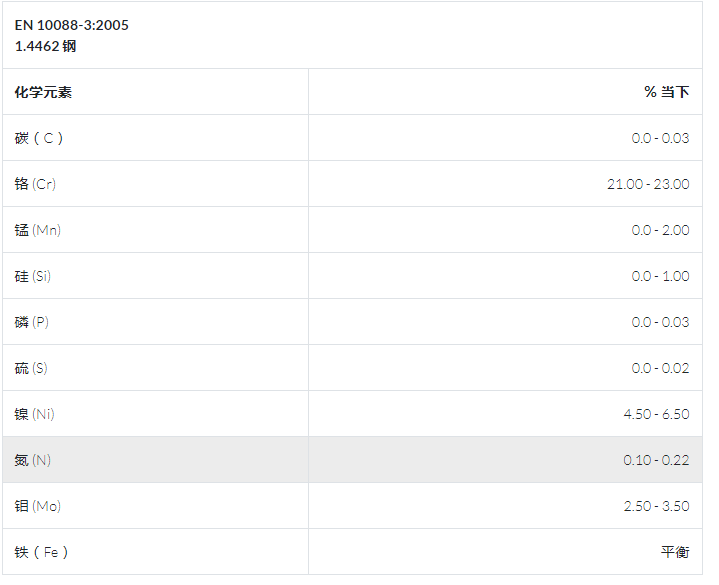

1.4462 (2205) 化学成分
.png)

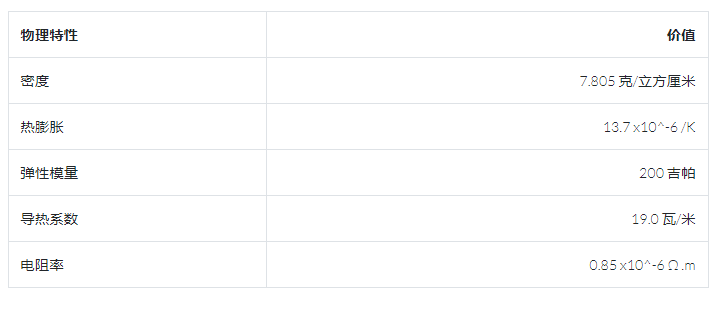

1.4462 (2205) 物理特性
.png)
1.4462 (2205)耐腐蚀性能
双相不锈钢具有极强的耐腐蚀性。它们具有很高的抗晶间腐蚀能力。即使在氯化物和硫化物环境中，双相不锈钢也表现出非常高的抗应力腐蚀开裂能力。
超级双相不锈钢更耐腐蚀。
1.4462 (2205)耐热性
双相不锈钢的高铬含量可防止腐蚀，在超过 300°C 的温度下会导致脆化。
在低温下，双相不锈钢比铁素体和马氏体不锈钢具有更好的延展性。双相不锈钢可以很容易地在低至 -50°C 的温度下使用。
1.4462 (2205)制造
所有不锈钢的制造只能使用不锈钢材料专用工具进行。使用前必须彻底清洁工具和工作表面。这些预防措施是必要的，以避免不锈钢被容易腐蚀的金属交叉污染，这些金属可能会使制造产品的表面变色。
1.4462 (2205)可加工性
虽然可加工，但双相不锈钢的高强度使加工变得困难。例如，2205 的加工速度比 304 慢约 20%。
可以通过使用以下规则来增强加工：
~ 切削刃必须保持锋利。钝边会导致过度加工硬化。
~ 切口应该很轻但足够深，以防止在材料表面形成加工硬化。
~ 应使用断屑器来帮助确保切屑远离工件
~ 奥氏体合金的低热导率导致热量在切削刃处集中。这意味着冷却剂和润滑剂是必要的，并且必须大量使用。
1.4462 (2205)热处理
双相不锈钢不能通过热处理硬化。然而，它们可以被加工硬化。
加热至1100°C左右后快速冷却，即可进行固溶处理或退火。
1.4462 (2205)可焊性
双相不锈钢具有良好的焊接性。可以使用所有标准焊接工艺。它们不像奥氏体钢那样容易焊接，但双相钢的低热膨胀减少了焊接后的变形和残余应力。2205 不锈钢的推荐填充材料是 2209。
还有什么疑问吗？欢迎联系021-67896753。
如需了解更多奥氏体或双相不锈钢方面的问题，请与我们联系。关于规格和常见应用，我们都很乐意回答您的问题。
在大多数情况下，双相不锈钢比铁素体不锈钢更坚韧。在某些情况下，双相不锈钢的强度是奥氏体不锈钢的两倍。
虽然双相不锈钢被认为能抵抗应力腐蚀开裂，但它们对这种形式的腐蚀的抵抗力不如铁素体不锈钢。然而，耐腐蚀性最低的双相不锈钢的耐腐蚀性能也高于常用的不锈钢牌号，即 304 和 316。
双相钢也具有磁性，这一特性可用于将它们与普通奥氏体不锈钢区分开来不锈钢等级。
本文档中给出的特性数据是 EN 10088-3:2005 涵盖的棒材产品的典型数据。ASTM、EN 或其他标准可能涵盖销售的产品。期望这些标准中的规格与本数据表中给出的规格相似但不一定相同是合理的。
1.4462 (2205) 化学成分
1.4462 (2205) 物理特性
1.4462 (2205)耐腐蚀性能
双相不锈钢具有极强的耐腐蚀性。它们具有很高的抗晶间腐蚀能力。即使在氯化物和硫化物环境中，双相不锈钢也表现出非常高的抗应力腐蚀开裂能力。
超级双相不锈钢更耐腐蚀。
1.4462 (2205)耐热性
双相不锈钢的高铬含量可防止腐蚀，在超过 300°C 的温度下会导致脆化。
在低温下，双相不锈钢比铁素体和马氏体不锈钢具有更好的延展性。双相不锈钢可以很容易地在低至 -50°C 的温度下使用。
1.4462 (2205)制造
所有不锈钢的制造只能使用不锈钢材料专用工具进行。使用前必须彻底清洁工具和工作表面。这些预防措施是必要的，以避免不锈钢被容易腐蚀的金属交叉污染，这些金属可能会使制造产品的表面变色。
1.4462 (2205)可加工性
虽然可加工，但双相不锈钢的高强度使加工变得困难。例如，2205 的加工速度比 304 慢约 20%。
可以通过使用以下规则来增强加工：
~ 切削刃必须保持锋利。钝边会导致过度加工硬化。
~ 切口应该很轻但足够深，以防止在材料表面形成加工硬化。
~ 应使用断屑器来帮助确保切屑远离工件
~ 奥氏体合金的低热导率导致热量在切削刃处集中。这意味着冷却剂和润滑剂是必要的，并且必须大量使用。
1.4462 (2205)热处理
双相不锈钢不能通过热处理硬化。然而，它们可以被加工硬化。
加热至1100°C左右后快速冷却，即可进行固溶处理或退火。
1.4462 (2205)可焊性
双相不锈钢具有良好的焊接性。可以使用所有标准焊接工艺。它们不像奥氏体钢那样容易焊接，但双相钢的低热膨胀减少了焊接后的变形和残余应力。2205 不锈钢的推荐填充材料是 2209。
还有什么疑问吗？欢迎联系021-67896753。
如需了解更多奥氏体或双相不锈钢方面的问题，请与我们联系。关于规格和常见应用，我们都很乐意回答您的问题。
