用心聆听 精确服务 您的难题就是我们的挑战
S31803是什么？ 双相不锈钢
S31803是什么？ 双相不锈钢
双相不锈钢是在20世纪30年代发展起来的，用于造纸厂的要求苛刻的应用，在这些应用中，低合金牌号的耐腐蚀性能不够。基于22%的铬含量，双相不锈钢拥有结合奥氏体和铁素体微观结构，可提供更高的强度、耐腐蚀性和成本效益。

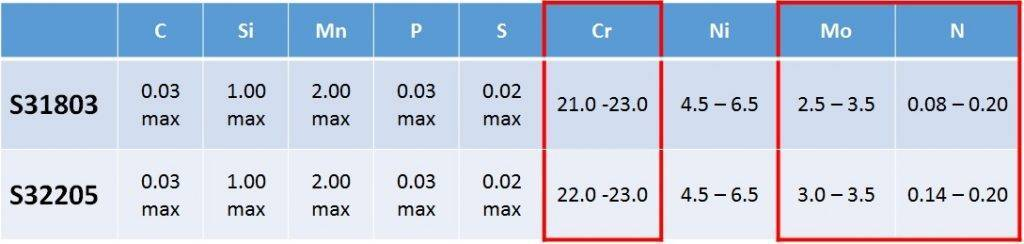

UNS S31803（ASTM F51）规范在很大程度上已被UNS S32205（1.4462，ASTM F60）取代。这反映了他们希望在AOD炼钢工艺的发展的帮助下，最大限度地提高合金的腐蚀性能，从而可以更严格地控制成分。此外，它还允许影响氮添加的水平，而不仅仅是作为背景元素存在。因此，性能最高的双相钢旨在最大限度地提高铬 (Cr)、钼 (Mo) 和氮 (N) 的含量。
在包括海水在内的大多数环境中，S31803比316L合金等奥氏体钢具有更好的耐腐蚀性。该牌号具有优异的抗晶间腐蚀、点蚀和缝隙腐蚀性能，在高达150℃的温度下具有抗氯化物应力腐蚀开裂的性能.
请注意，由于会形成脆性沉淀物，因此通常不适合在 250°C 以上的温度下使用，也不适合在 -50°C 以下的温度下使用；这是因为韧性到脆性的转变导致较低的冲击韧性。
还有什么疑问吗？欢迎联系021-67896753。
如需了解更多奥氏体或双相不锈钢方面的问题，请与我们联系。关于规格和常见应用，我们都很乐意回答您的问题。
双相不锈钢是在20世纪30年代发展起来的，用于造纸厂的要求苛刻的应用，在这些应用中，低合金牌号的耐腐蚀性能不够。基于22%的铬含量，双相不锈钢拥有结合奥氏体和铁素体微观结构，可提供更高的强度、耐腐蚀性和成本效益。
UNS S31803（ASTM F51）规范在很大程度上已被UNS S32205（1.4462，ASTM F60）取代。这反映了他们希望在AOD炼钢工艺的发展的帮助下，最大限度地提高合金的腐蚀性能，从而可以更严格地控制成分。此外，它还允许影响氮添加的水平，而不仅仅是作为背景元素存在。因此，性能最高的双相钢旨在最大限度地提高铬 (Cr)、钼 (Mo) 和氮 (N) 的含量。
在包括海水在内的大多数环境中，S31803比316L合金等奥氏体钢具有更好的耐腐蚀性。该牌号具有优异的抗晶间腐蚀、点蚀和缝隙腐蚀性能，在高达150℃的温度下具有抗氯化物应力腐蚀开裂的性能.
请注意，由于会形成脆性沉淀物，因此通常不适合在 250°C 以上的温度下使用，也不适合在 -50°C 以下的温度下使用；这是因为韧性到脆性的转变导致较低的冲击韧性。
还有什么疑问吗？欢迎联系021-67896753。
如需了解更多奥氏体或双相不锈钢方面的问题，请与我们联系。关于规格和常见应用，我们都很乐意回答您的问题。
